Design and production of industrial equipment 産業用装置の設計・製作

他社ではできなかったこんなこと。サンメックなら可能です。

  • 構想段階からの設計提案
  • 20tクレーンを用いた、大型装置の組み立て
  • 異種金属の溶接を必要とする大型構造物
  • 非破壊検査、耐圧検査への対応
  • 自社ラインへの据え付け工事を含む対応

装置製造実績

業界 大手電機メーカー、原子力発電所、薬剤メーカー、熱処理メーカー
装置 自走台車、クレーン装置、加熱装置、分離装置、他
サイズ トレーラーで陸送できる大きさまで対応

産業用装置製作に欠かせないサンメックの技術力

設計

当社には4名の設計部隊がいるため、ご相談に対し迅速に回答・ご提案いたします。

構造物としての設計はもとより、電気回路設計まで社内で対応可能な、いわばエンジニアリング企業です。

製缶・溶接

大型装置の場合、厚板の溶接や異材溶接が必要となることが多くあります。

当社では受託加工で培った技術を駆使し、強度、耐久性、外観にも優れた装置をご提供します。

各種試験・検査

耐圧試験、水張り試験、非破壊検査など、お客様仕様に基づいた各種試験にも対応可能です。各溶接箇所については、溶接品質をチェックするため、超音波検査、気体漏れ検査、水漏れ検査など様々な検査体制を整えています。

サンメックが得意とする産業用装置の特徴

  1. 大型、重量物を搬送するための装置
  2. 繰り返し動作を行う装置
  3. 強度、耐圧、耐荷重計算を要する装置
  4. 安全性が求められる環境で使用する装置
  5. 特殊な環境(放射能、薬剤、高温)で使用する装置

装置製作のご相談例

お悩み1 やりたいことはあるけど、どうしたらいいかわからない。

現在、人が行っている作業を自動化したい。作業内容は決まっているけど、自動化のイメージが沸かない…。

サンメックでできること

お悩み2 高度な要求条件の装置を作ってほしい。

厳しい環境で使用する装置です。強度や耐圧などの条件がネックで他社には断られてしまいました。

サンメックからのご提案

産業用装置の設計・製作事例


設計から据付まで一貫対応により、短納期を実現!

CASE 01
重量物搬送用の自走台車を設計提案から一貫対応することで短納期が可能になります。

お客様が求める仕様と条件

◆仕様

用途:熱処理炉への製品搬送
材質:SS400
サイズ:2,000×1,250×高600

◆条件

最大製品重量:1500kg
製品サイズ:2,000×1,250×高600
各装置間をお客様の指定した運転パターンで自動運転できること。

サンメックの対応

お客様は、これまでフォークリフトで製品を熱処理炉に出し入れをしていたため、位置の微調整が必要でした。特に、処理炉に製品を正確な位置に設置する事が課題でした。

当社の設計ノウハウを生かし、繰り返し正確な位置に製品を設置する事が可能となりました。

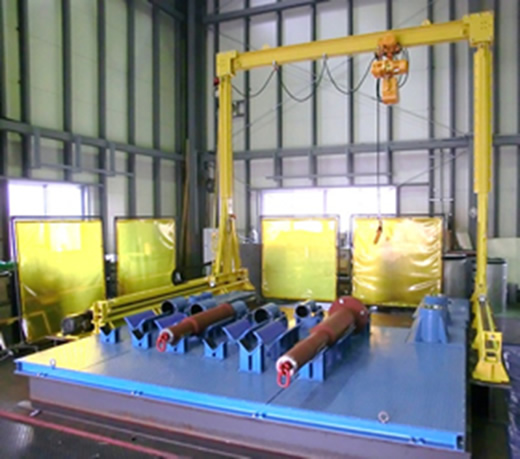

CASE 02
門型クレーン装置の設計・製造を約4ヶ月の短納期で対応いたしました。

お客様が求める仕様と条件

◆仕様

用途:大手電機メーカー生産設備(門型クレーン装置)
材質:SS400、アルミ、アングル、チャンネル、H鋼材等を駆使
サイズ:8,000×4,800×高4,000

◆条件

クレーン吊り荷重:500kg
様々な軸製品に対応できること。
スムーズな立て起こし動作と移動ができること。
簡便な操作であること。
安全対策を十分に行うこと(特に稼働時)。

サンメックの対応

お客様のイメージを形にした装置です。構想設計から、溶接、機械加工、装置組立、回路設計、電気制御、現地据付まで一貫して対応。

これにより、設計開始から約4ヶ月の短納期対応しました。


CASE 03
大手電機メーカー様向け 加熱装置 一貫対応

お客様が求める仕様と条件

◆仕様

用途:大手電機メーカー生産設備(加熱装置)
材質:SS400、SUS304、アングル、チャネル等
サイズ:2,500×1,000×高1,500

◆条件

様々な製品に対応できること。
テーブルがお客様の指定条件に合わせた回転動作ができること。
バーナーが揺動機構を備えて効率良く加熱ができること。
安全対策を十分に行うこと(特に稼働時)。

サンメックの対応

お客様のイメージを形にした装置です。 構想設計から、溶接、機械加工、装置組立、回路設計、電気制御、現地据付まで一貫して対応。

これにより、設計開始から約3ヶ月の短納期対応しました。


耐圧や耐荷重などの強度計算も含めた配管設計を自社対応

CASE 04
薬剤製作会社向け

お客様が求める仕様と条件

◆装置内容

ある薬剤を加熱などすることにより分解する制御装置。

◆条件

配管の設計を自社対応できること。
(耐圧や耐荷重などのトータル的な強度計算も含む)

インコネルやSUS304、316などの異種金属溶接ができること。
自社で非破壊検査ができること。 (JIS PT及びMT検査)
自社で据付け工事対応ができること。

サンメックの対応

※ 秘密保持契約の為、写真等の掲載は控えさせていただいております。

※ 以上の項目を設計から製作まで全ての工程を短納期(約1か月)にて自社で対応。
