対応範囲
| 製缶・溶接 | 機械加工 | |
| サイズ | トレーラーで陸送できる大きさ 重量：20tクレーンで対応できる範囲 |
X軸2500、Y軸2000、Z軸1500内 |
| 材質 | SS材、SUS材、他溶接できる金属 | SS材（SS400、SC材、SM材他）、 SUS材（SUS304、SUS316、SUS316L他） アルミ材、インコネル材、鋳物、チタン、MCナイロン他 |
※上記以外に対応可能な場合もございます。一度お問合せください。
製品実績

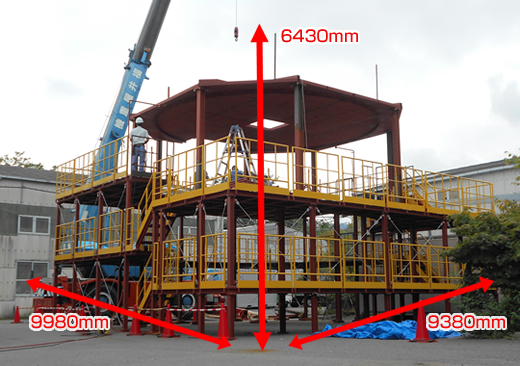

設計、溶接、機械加工、塗装
材質：SS400
業種：発電プラント関連
数量：1台
サイズ：9980×9380×高6430
備考：
4階構造のメンテナンス用足場です。設計、強度計算から組立まで、全て社内で行い納品いたしました。

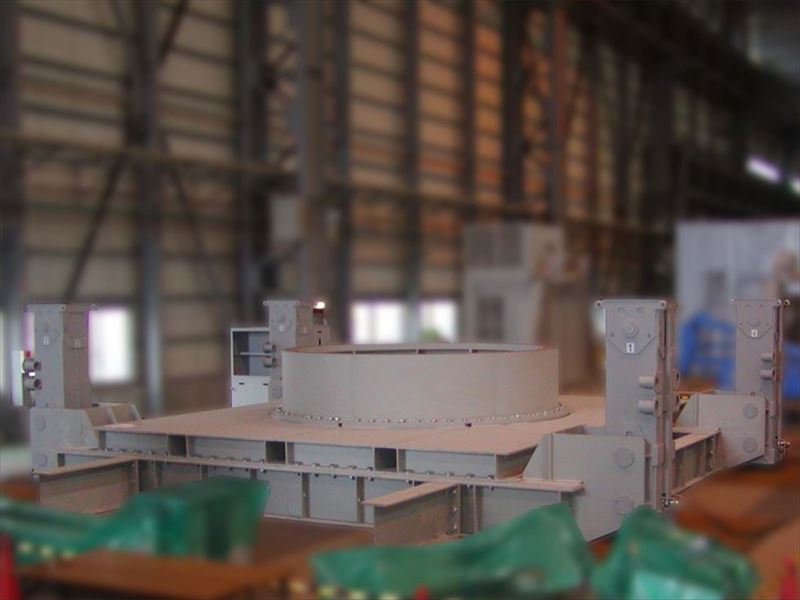

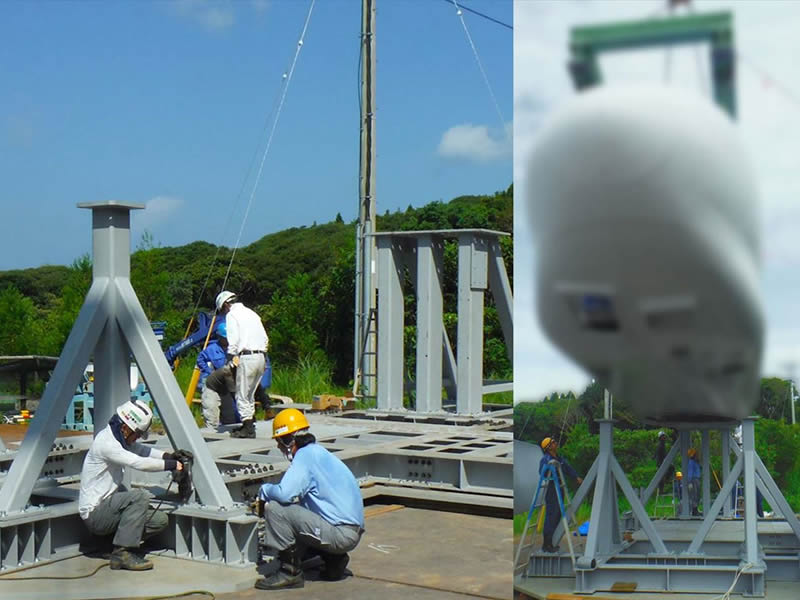

- 製品内容
- 風力発電向け ナセル支持架台
- 材質
- SS400
- 数量
- １台
- サイズ
- 幅15m×長8.5m×高3.5m
- 質量
- 約40ton
- 用途
- ナセル関連機器 ナセル定期点検時の支持架台
- 備考
- 構造設計から一貫生産、現地組立対応。お客様ご提示の三次元データから設計展開した製品です。静的荷重解析対応。

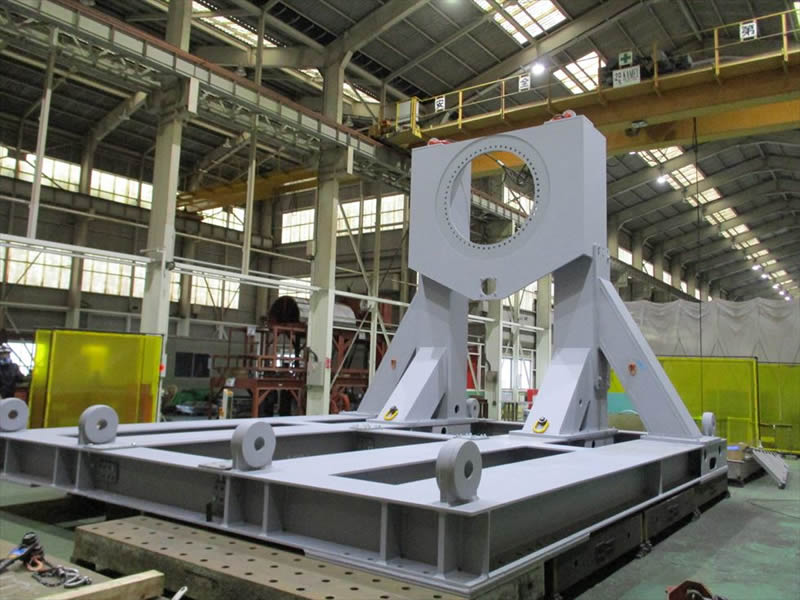

- 製品内容
- 風力発電向け ハブ組立兼輸送架台
- 材質
- SS400
- 数量
- １台
- サイズ
- 幅6m×長7.5m×高6.5m
- 質量
- 約40ton
- 用途
- ナセル関連機器ハブの組立兼輸送架台
- 備考
- お客様設計、サンメック生産対応。完全溶け込み溶接による１ヵ月の短納期対応品です。
- 製品内容
- 風力発電向け ナセル組立架台
- 材質
- SS400
- 数量
- １台
- サイズ
- 幅10.1m×長8.9m×高2.5m
- 質量
- 約40ton
- 用途
- ナセル関連機器 ナセル組立用架台
- 備考
- 構造設計から一貫生産及び据付対応。お客様ご提示の三次元データから設計展開した製品です。お客様と共同で３Ｄ解析対応。

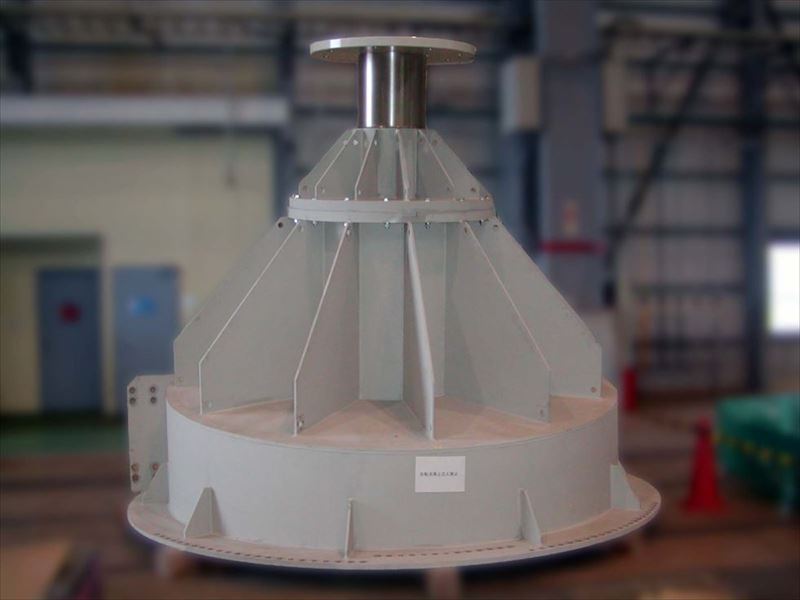

- 製品内容
- 風力発電向け 後シャフト
- 材質
- SS400/S25C
- サイズ
- φ4m×長3.5m×高3.4m
- 質量
- 約9ton
- 用途
- ナセル関連機器シャフト組立治具
- 備考
- １ヵ月の短納期。構造設計から一貫生産対応。お客様ご提示の三次元データから設計展開した製品です。

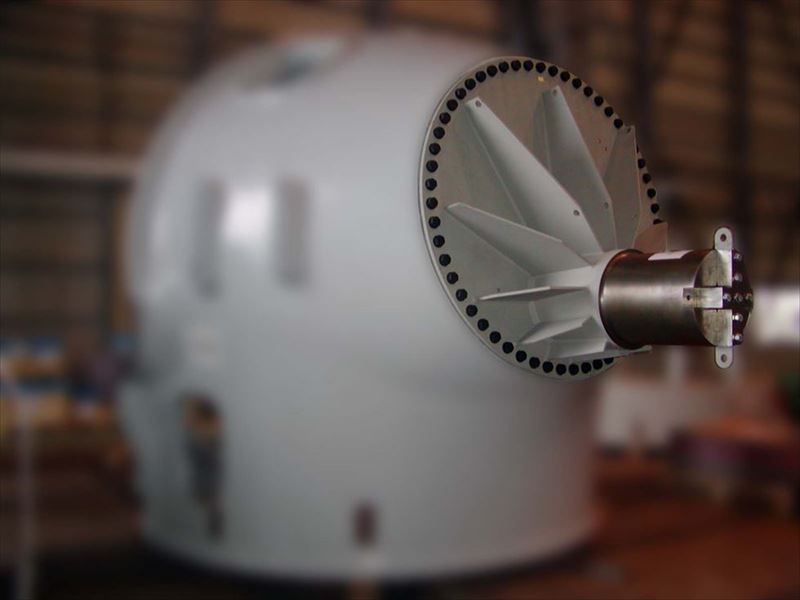

- 製品内容
- 風力発電向け 前シャフト
- 材質
- SS400/S25C
- サイズ
- φ4m×長3.5m×高3.4m
- 質量
- 約9ton
- 用途
- ナセル関連機器シャフト組立治具
- 備考
- １ヵ月の短納期。構造設計から一貫生産対応。お客様ご提示の三次元データから設計展開した製品です。

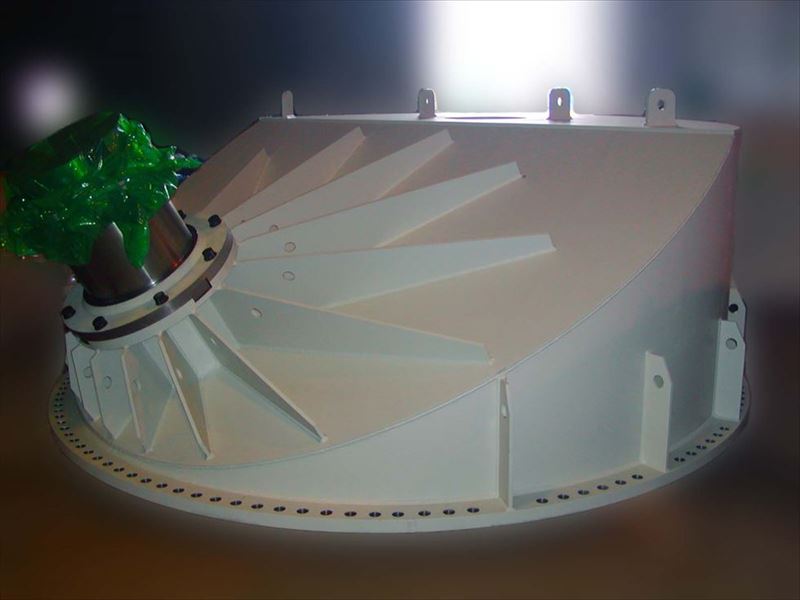

- 製品内容
- 風力発電向け ケーシング
- 材質
- SS400/S25C
- サイズ
- φ4m×長2.3m×高3.4m
- 質量
- 約6ton
- 用途
- ナセル関連機器シャフト組立治具
- 備考
- １ヵ月の短納期。構造設計から一貫生産対応。お客様ご提示の三次元データから設計展開した製品です。
- 製品内容
- 溶接
- 材質
- SS400
- 業種
- 発電所プラント関連
- 数量
- ２台
- サイズ
- 1000×2000 高2000
- 備考
- パイプ、厚物もサンメックでは得意としています。こちらも短納期対応品です。
- 製品内容
- 溶接、機械加工、塗装
- 材質
- SS400
- 業種
- 研究所関連
- 数量
- 20台
- サイズ
- 950×4500×高3000
- 備考
- ミルシート管理、写真撮影など、トレーサビリティを要求される製品です。また、塗装の膜厚検査も社内で一貫して行います。こちらも短納期対応品です。
- 製品内容
- 溶接、機械加工、塗装
- 材質
- SS400
- 業種
- 研究所関連
- 数量
- 20台
- サイズ
- 1400×4600×高300
- 備考
- ミルシート管理、写真撮影など、トレーサビリティを要求される製品です。また、塗装の膜厚検査も社内で一貫して行います。こちらも短納期対応品です。
- 製品内容
- アルミ製品、溶接
- 材質
- アルミ
- 業種
- 発電所関連
- 数量
- 5台
- サイズ
- φ1200
- 備考
- 弊社では、アルミの溶接も得意としています。薄物から厚物まで対応可能です。
- 材質
- アルミ
- 業種
- プラント関連
- 数量
- 1台
- サイズ
- 800×5000
- 備考
- アルミの溶接品です。このような複雑な形状のアルミ製品でも、弊社では多数の実績がございます。
- 材質
- SS（塗装）
- 業種
- プラント関連
- 数量
- 4台
- サイズ
- φ1800 H1000
- 備考
- SS製のタンクです。 大きさの割りに板厚の薄い製品のため、溶接技術が必要となります。 耐圧検査、非破壊検査対応品です。

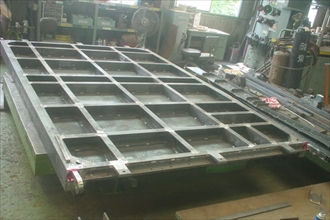

- 材質
- SS
- 業種
- プラント関連
- 数量
- 2台
- サイズ
- 2000×3000
- 備考
- SS400製のフレームです。 こちらの製品はミルシート管理、写真撮影管理などが必要とされる製品です。 また、非破壊検査が必要な製品でしたが、弊社では非破壊検査の資格保有者がいますので社内にて対応が可能となります。こちらも短納期対応品です。
- 材質
- SUS304
- 業種
- プラント関連
- 数量
- 2台
- サイズ
- 1000×1000×1000
- 備考
- 薄物+パイプの溶接です。 SUS製品でも曲がりの少ない溶接を行うことが可能です。

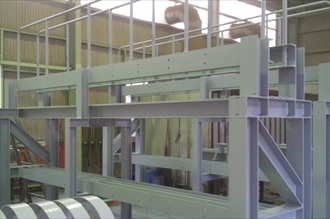

- 材質
- SS（塗装）
- 業種
- プラント関連
- 数量
- 1台
- サイズ
- H7500
- 備考
- 階段付きの架台です。 この程度の大きさのものでも、短納期にて対応させて頂きます。こちらの製品は請負製作ですが、設計製作からも対応いたします。荷重計算、強度計算も弊社設計にて計算させて頂きます。

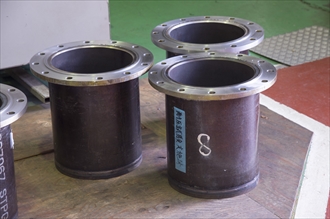

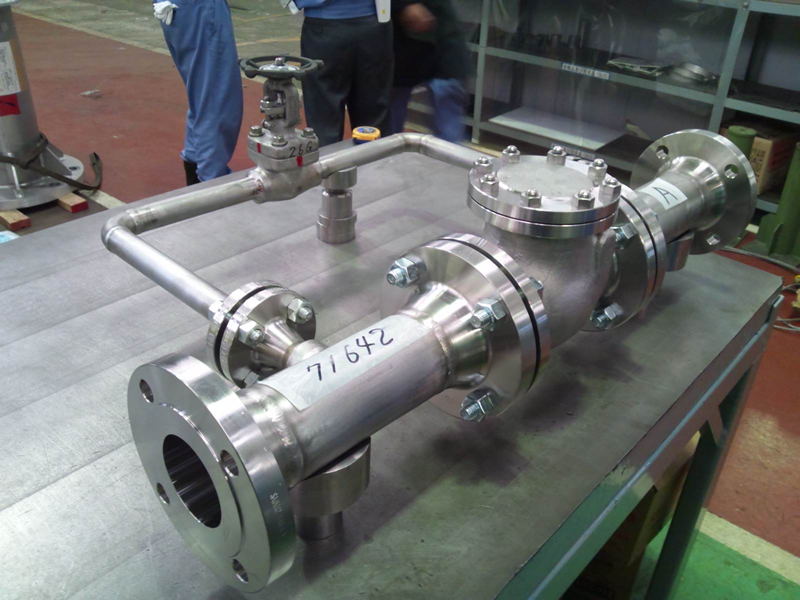

- 製品内容
- 溶接、機械加工、非破壊検査、耐圧検査
- 材質
- ASME(米国機械学会)規格の各種ステンレス鋼材
- 業種
- 海外石油プラント関連
- 数量
- ロット単位オーダー
- サイズ
- 3/4inc～5inc
- 備考
- 完全無欠陥裏なみ溶接の特殊技術が必要な輸出製品です。 RT(放射線透過試験)、PT(浸透探傷試験)を要します。

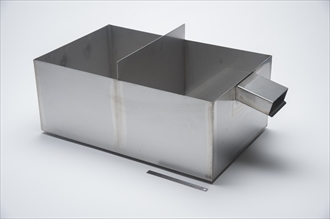

- 製品内容
- 溶接品
- 材質
- SUS304 厚み3mm
- 業種
- 原子力関連
- 数量
- 5台
- サイズ
- 300×500×250
- 備考
- ステンレスの薄物溶接です。熱影響が大きいため、溶接技術が必要となります。
- 製品内容
- 溶接品
- 材質
- SUS304 厚み3mm
- 業種
- 原子力関連
- 数量
- 10台
- サイズ
- 100×300×150
- 備考
- ステンレスの薄物溶接です。熱影響が大きいため、溶接技術が必要となります。
- 製品内容
- 機械加工品
- 材質
- SUS304
- 業種
- 研究所関連
- 数量
- 2台
- サイズ
- 45×100×140
- 備考
- 平行度、直角度、穴公差±0.002内で抑えています。外観の微細なキズもなく綺麗な仕上がりとなっています。
- 製品内容
- 溶接、機械加工、耐圧検査
- 材質
- SS材
- 業種
- 原子力関連
- 数量
- 5台
- サイズ
- φ600、H500
- 備考
- 溶接から機械加工、耐圧検査までを社内にて行いました。短納期対応にて納品が可能です。

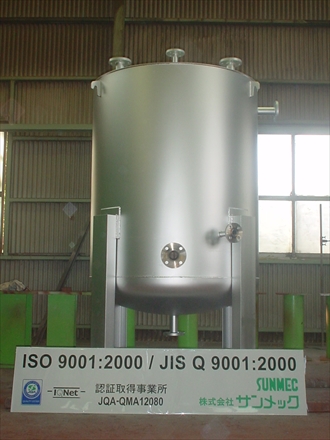

- 材質
- SS（塗装）
- 業種
- プラント関連
- 数量
- 1台
- サイズ
- H2500
- 備考
- プラント向けのタンクです。 耐圧試験、ショットブラスト、塗装を社内にて行います。こちらも短納期対応です。

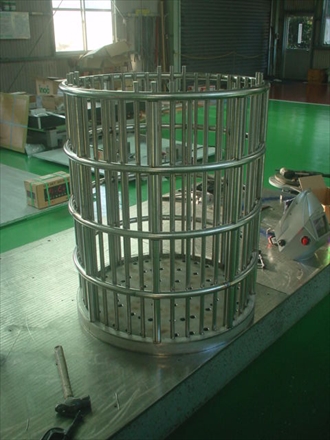

- 材質
- SUS304
- 業種
- プラント関連
- 数量
- ５台
- サイズ
- φ600×H1000
- 備考
- SUS304の溶接製品です。 複雑な形状の製品でも、弊社では難なく対応させて頂きます。
